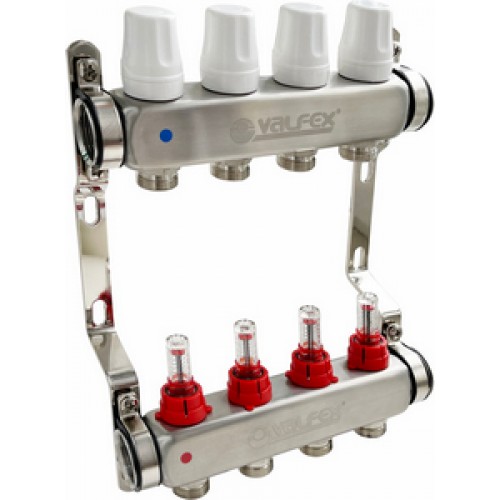

Блок коллекторов из нержавеющей стали с регулирующими клапанами и расходомерами ТМ VALFEX – позволяет производить балансировку петель с помощью настроечных клапанов с расходомерами при включенном циркуляционном насосе.

Блок коллекторов объединяет в себе подающий и обратный коллекторы из нержавеющей стали AISI304, ручные настроечные клапаны c расходомерами (ротаметрами), регулирующие клапаны (с возможностью установки электротермического сервопривода), пробки коллекторов и крепежные кронштейны из оцинкованной стали.

Коллекторные блоки могут работать как на водяном, так и низкозамерзающем (гликолевом) теплоносителе.

Коллекторные блоки выпускаются с количеством выходов от 3-х до 10-ти.

Присоединение циркуляционных петель осуществляется с помощью фитингов стандарта «евроконус» 3/4" (НР)

Состав коллекторного блока:

Подающий коллектор из нержавеющей стали.
Обратный коллектор из нержавеющей стали.
Настроечный клапан с расходомером (3-10 шт).
Кронштейн из оцинкованной стали (2 шт).
Регулирующий клапан с колпачком под сервопривод М30*1.5(3-10 шт)


Номинальное давление, МПа: 0,6
Максимальная температура рабочей среды, °С: 70
Условная пропускная способность регулирующего клапана, Kvs: 2,4
Максимальная температура воздуха, окружающего узел, °С: 50
Резьба под сервопривод клапана: М30х1,5
Максимально допустимый перепад давления на регулировочном клапане, МПа: 1,0
Средний полный срок службы: 25 лет
