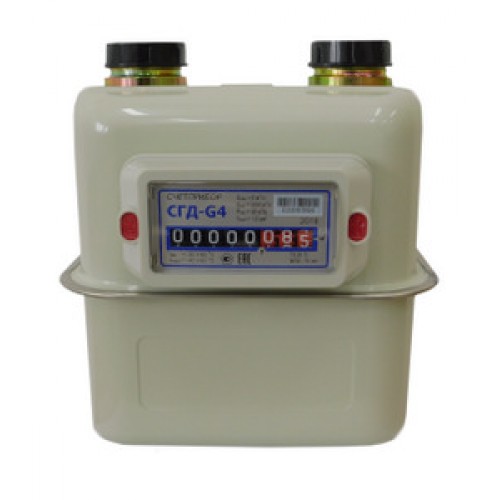

• Счетчик газа вертикальный с мех. термокомпенсатором Ø1¼" СГД Орел ТК G4 левый
Отличительной особенностью бытовых газовых счетчиков СГД G4 ТК является наличие в своей конструкции термокомпенсатора (термокорректора), что позволяет монтировать его на улице, использовать его в условиях постоянно меняющейся окружающей среды, при значительных перепадах температуры. Термокомпенсатор (термокорректор), учитывает изменения температуры окружающей среды (а значит и изменение плотности газа при данной температуре), и корректирует значения проходящего через счетчик объема газа, приводя его к стандартным условиям в +20 градусов Цельсия. Таким образом обеспечивается точность в измерении расхода газа, и оплаты за него.

Счетчики газа СГД G4 ТК обычно используются в домашнем хозяйстве (обычно частный дом) для подсчета использованного потребителем объема газа, и точной своевременной оплаты компании-поставщику. Эти счетчики выполнены по давно отработанной и надежной диафрагменной конструктивной схеме, что гарантирует высокую точность приборов и неприхотливость их в эксплуатации. Конструкция счетчиков газа СГД G4 ТК состоит из герметичного корпуса, в котором расположены все элементы, двух камер, поочередно меняющих свой объем друг за другом, при наполнении газом, и благодаря работе системы клапанов и диафрагм, а также кривошипно-шатунного механизма, передающего движение камер на счетчное устройство, которое и показывает потребителю прошедший через счетчик объем газа. Для обеспечения точности показаний, в данных счетчиках применяется термокомпенсаторы (термокорректоры) механического типа, в виде биметалической пластины, меняющей свою конфигурацию при изменении температуры вокруг. Сдвигаясь, один из концов пластины сдвигает и границу расширения измерительной камеры, меняя максимальный объем проходящего газа.

Рассчитан счетчик газа СГД G4 ТК на пропуск через себя до 6 кубических метров газа в час (номинал 4 кубометра в час).

Изготавливаются газовые счетчики СГД G4 ТК в левом и правом исполнении, для удобства монтажа и считывания показаний с табло. Монтируются строго вертикально. Срок службы прибора рассчитан до 20 лет, межповерочный интервал составляет 10 лет.

Назначение
Счетчик газа объемный диафрагменный СГД предназначен для измерений объема природного газа по ГОСТ 5542-2014 или паров сжиженного газа по ГОСТ 20448-90, а также других неагрессивных газов.

Изготовитель
ЗАО "Счетприбор", г.Орел

Гарантия изготовителя
Изготовитель гарантирует соответствие счетчиков требованиям СПЭФ.407279.006-2017 ТУ при соблюдении условий хранения, транспортирования, монтажа и эксплуатации.
Гарантийный срок хранения в упаковке предприятия-изготовителя  12 месяцев с даты выпуска из производства.
Гарантийный срок эксплуатации  24 месяца со дня ввода в эксплуатацию в пределах гарантийного срока хранения, но не более 36 месяцев с даты выпуска из производства.
Изготовитель не принимает рекламации при наличии механических или термических повреждений счетчика; наличии внутри счетчика шлака, окалины, брызг сварки, песка, воды; нарушенных пломбах с клеймом поверителя и изготовителя, при утере или не заполнении соответствующих разделов эксплуатационной документации

Вы всегда можете купить у нас, компании Водогазучет, счетчик газа СГД G4 ТК, получить профессиональную консультацию. Оптовые и розничные цены представлены в начале страницы.
Технические характеристики
Параметры G 4ТК
Межосевое расстояние, мм 110
Габаритные размеры, мм 203х167х223
Масса, кг 2,0
Диаметр условного прохода присоединительных штуцеров, мм
Присоединительная резьба патрубка, дюйм 1"1/4
Температура окружающей среды, С -40 до +55
Диапазон рабочих расходов, м3/ч 0,04-6
От Qmin до 0,1 Qном.% +/-3
Свыше 0,1 Qном. до Qмакс.% +/-1,5
Максимальное рабочее давление, кПа 50
Межповерочный интервал, лет 10
Средний срок службы, лет 20
Диаметр подключения, мм 32
Характеристики
Бренд СИГНАЛ
Назначение Для газа
Подключение Левое
